钢结构焊接

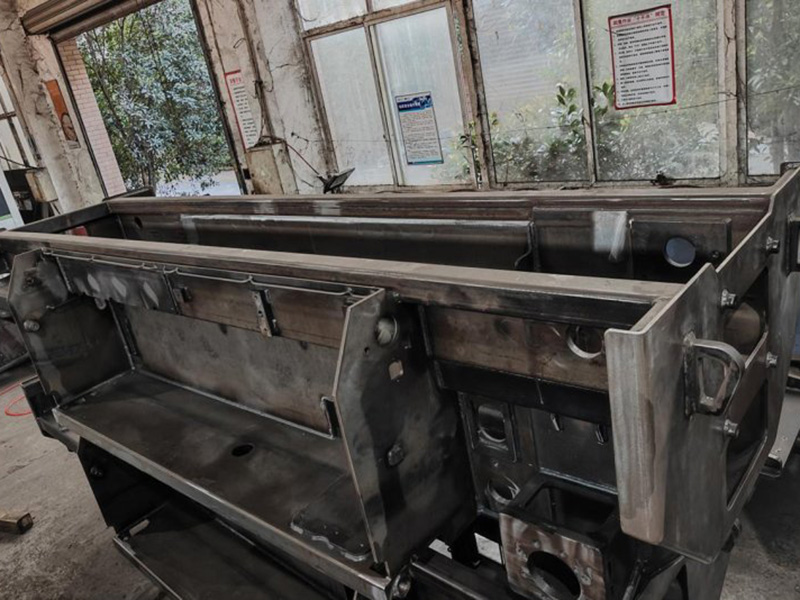

公司承接工程机械钢构件焊接加工，覆盖挖掘机底座框架、起重机臂架支撑、装载机后车架、混凝土泵车支腿和塔式起重机标准节等构件的焊接制造。

工程机械钢构件服役时承受交变动载荷和冲击载荷，焊接接头疲劳强度要求高。钢材选用Q355B或Q460C低合金高强度结构钢，板厚10~40mm。焊接材料选用ER50-G低合金焊丝（Φ1.2mm），熔敷金属屈服强度≥470MPa，与母材等强匹配。焊缝等级一级（GB 50661标准），全熔透焊缝超声波探伤按GB 11345评定。

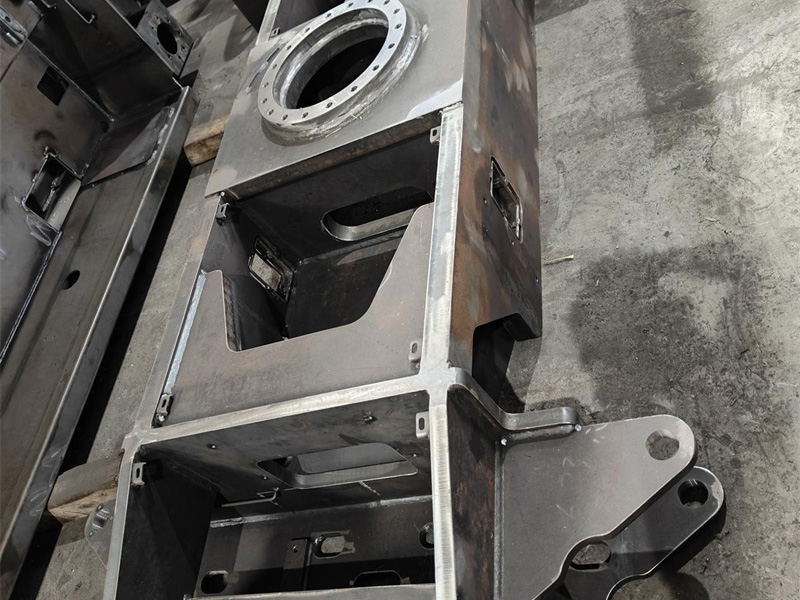

挖掘机底座框架焊接：底座框架由箱型梁和连接座组成，钢板厚度20~40mm。焊接采用二氧化碳气体保护焊（GMAW），焊接电流280~350A，电压28~32V。厚板焊接前预热100~150℃（板厚≥25mm时强制预热），层间温度控制在120~230℃。焊后进行整体退火处理，加热温度550~600℃保温2~4小时，炉冷至300℃出炉空冷，消除焊接残余应力，降低疲劳开裂风险。

起重机臂架支撑焊接：臂架支撑为管结构，主管选用φ114~φ168mm无缝钢管，支管相贯线切割后焊接。相贯线焊缝采用气体保护焊全熔透焊接，焊接位置为全位置（6G），焊工需持有特种作业证。焊接时主管内充氩气保护根部焊缝，防止根部氧化和未熔合。焊后对相贯线焊缝进行100%超声波探伤和100%磁粉探伤。

塔式起重机标准节焊接：标准节由4根主弦杆和水平腹杆组成，弦杆选用角钢或方钢管。节点板与弦杆焊接采用气体保护焊，焊脚尺寸6~10mm。标准节焊后进行整体尺寸检测：对角线偏差≤2mm，扭曲量≤1mm/m，确保标准节互换性和塔身垂直度。

公司持有GB/T19001/24001/45001三项管理体系认证及6项发明专利，工程机械钢构件焊接支持来图定制。
