钢结构焊接

高炉框架焊接——厚板防冷裂与预热消氢工艺

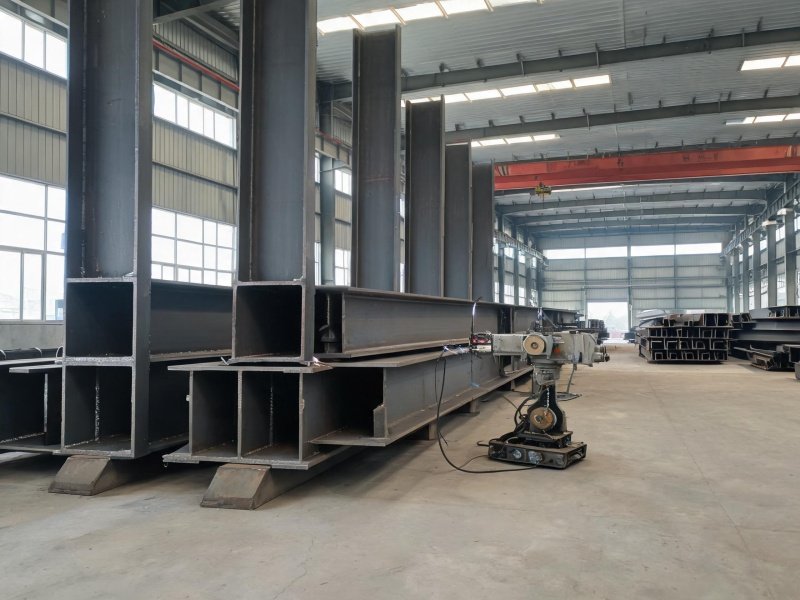

高炉框架主要采用箱型柱与 H 型钢制作，截面规格 600×600~1000×1000mm，板材厚度 25~50mm，是支撑高炉炉体及配套附属设备的核心承重结构。构件主焊缝采用埋弧自动焊工艺，配套 Φ4.0mm 的 H08MnA 焊丝与 SJ101 焊剂。

1. 厚板焊接冷裂纹防控

厚板焊接过程中，氢致冷裂纹是首要质量风险。焊条与焊剂使用前，需按照产品说明书要求进行烘干处理，降低焊材内部扩散氢含量；生产过程中焊条重复烘干次数不得超过两次，烘焙温度控制在 350~400℃，保温 1~2 小时，做到随用随取。 公司采用焊前预热 100~150℃，并配套焊后消氢处理（250~300℃保温 2 小时）的工艺方案，有效减缓焊缝冷却速度，降低扩散氢含量，消除冷裂纹产生风险。预热温度与层间温度采用点温计实时监测，保证受热均匀。

2. 冬期施工措施

当环境气温低于 0℃时，焊接作业区域需搭设保温棚，并对焊道两侧 100mm 范围进行局部加热，保证该区域温度不低于 20℃。焊接完成满 24 小时后方可开展外观检查与无损检测工作。

3. 焊接参数与变形控制

厚板焊接采用多层多道焊工艺，严格管控焊接热输入量，控制范围为 35~45kJ/cm。所有焊缝实施 100% 超声波探伤，检测结果满足 GB 11345 二级标准，确保焊缝内部不存在裂纹、未熔合等缺陷。针对箱型柱翼缘板与腹板焊接产生的角变形，通过预设反变形量（取值为板厚的 1/1000~2/1000）配合对称施焊工艺，将构件变形量控制在 L/1500 以内。

热风炉支架焊接——Z向钢防层状撕裂与全熔透节点

热风炉支架主要采用 H 型钢与箱型梁制作，承受热风炉传递的高温荷载与振动作用。支架和炉体相连的节点采用全熔透焊缝，焊接工艺选用二氧化碳气体保护焊打底、埋弧焊盖面，配套 Φ1.2mm ER50-G 焊丝。

1. 层状撕裂防控

节点区域焊接热输入集中，板材厚度方向承受较大拉应力时，易发生层状撕裂缺陷。公司选用 Z 向钢（断面收缩率≥35%），从原材料端降低层状撕裂风险。焊接工艺上，优化焊接顺序以减小厚度方向的拘束应力，采用两侧对称施焊与分段退焊法，避免热输入局部集中；同时严格管控层间温度≤200℃，防止热输入过高造成母材热影响区力学性能劣化。

2. 焊接参数

打底焊接采用二氧化碳气体保护焊，焊接电流 180~220A，电压 20~24V；填充及盖面工序采用埋弧焊，焊接电流 550~650A，电压 32~36V。多层多道焊作业时，每焊完一道均需清除焊渣，并使用钢丝刷清理焊缝表面，经检查确认无缺陷后，方可开展下一层焊接。

3. 无损检测

节点焊缝实施 100% 超声波探伤，针对 T 形接头位置额外增加磁粉探伤，保证焊缝表面无裂纹。待焊缝冷却满 48 小时后开展最终检测，有效排查延迟裂纹，避免漏检。

烟道支撑焊接——薄壁管变形控制与磁粉探伤

烟道支撑通常以角钢和钢管制作为主，薄壁管焊接时如果热输入过大易导致变形，影响安装精度。我们通过控制焊接电流至120~160A并采用间断焊方式，将构件变形量控制在2mm/m以内。间断焊可有效分散热输入，避免薄壁件因热胀冷缩过度产生波浪变形，确保支撑安装后烟道悬挂位置准确。支撑节点焊缝需经磁粉探伤抽检确保表面无裂纹，满足烟道长期振动运行要求。对于振动敏感区域的关键节点，抽检比例提高至50%以上，必要时进行100%表面检测。

公司技术优势与资质

公司持有GB/T 19001/24001/45001三项管理体系认证，拥有6项发明专利，构建了从材料复验、焊接工艺评定、焊接过程控制到无损检测的全流程管控体系。配备物理、化学、无损探伤等精密检测仪器，确保构件尺寸精度、焊缝质量和涂层厚度等关键指标满足冶金设备设计要求。欢迎有冶金设备钢结构焊接制造需求的厂家咨询，支持来图定制，提供从方案设计到成品交付的一站式服务，助力冶金工业实现高温重载环境下的安全高效与长效运行目标。
