钢结构焊接

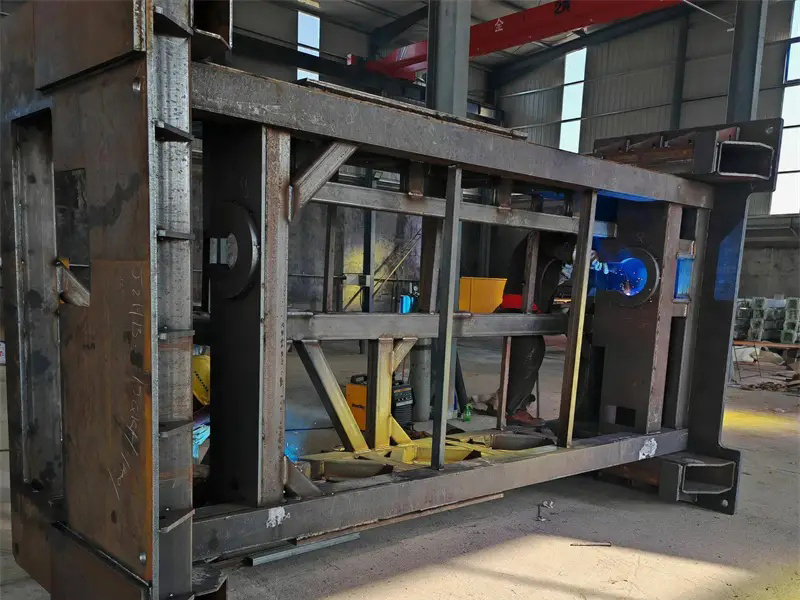

海安矿山机械大型钢构件焊接加工厂家，承接各种非标机械设备钢构零部件焊接加工，加工厂占地面积为2.5万+平方米，承接矿机机架，底座，壳体，支腿，单轨吊制作等大型厚板异形件焊接加工，采用埋弧焊，气体保焊等多种焊接加工方式，优化焊接加工顺序，集下料、坡口加工、组对焊接、探伤检测、打磨、喷塑一体化服务，支持来图来料定制加工，欢迎各大商家前来咨询。

焊接施工

1）焊接顺序：对称施焊、分段退焊、跳焊；先焊内部隔板焊缝，后焊外部主焊缝；箱型构件双焊工两侧同步焊接，避免单侧持续受热扭曲。

2）多层多道窄道焊，不宽摆；每道焊完彻底清渣检查；层间温度控制：Q355≤250℃；Q690 控制 100～200℃，防止晶粒粗大、韧性下降。

3）焊趾打磨：动载受力焊缝，焊后打磨焊趾圆滑过渡，提升疲劳寿命。

焊后处理

焊后保温：高强钢、厚板构件焊后立即用保温棉包裹缓冷，延迟裂纹敏感件，必要时焊后消氢处理（200～250℃保温 2～4h）。

消应力：

大型机架、箱型承重主梁：振动时效，现场适用，降低残余应力，防止后续机加工变形开裂；

超高载荷、厚板关键件：炉内低温去应力退火 550～600℃保温；大件受炉体尺寸限制使用较少。

Q690 高强钢构件尽量不采用火焰校正，易造成局部脆化，优先机械冷校正；Q355 谨慎热校正，温度控制 600～800℃，严禁超过相变温度。
