型材钢结构喷涂

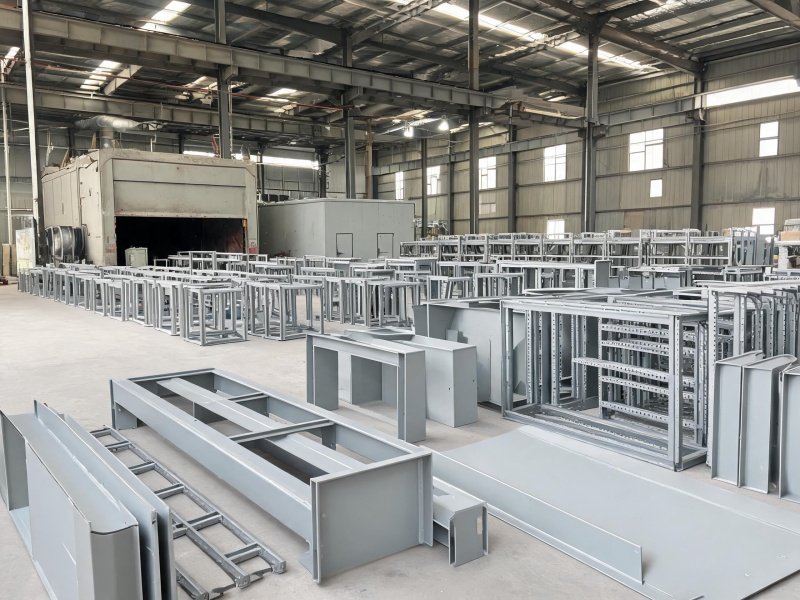

公司承接模块化数据中心项目的钢结构粉末喷塑业务，覆盖主框架梁柱、机柜支架、走线架以及围护墙板的表面涂装。模块化数据中心在扬州各产业园广泛部署，机房内要求恒温恒湿、静电防护和设备密集运行，对钢构件涂层的防静电和耐磨性能要求较高，喷塑质量直接影响数据中心的设备安全和运行稳定性。

主框架梁柱：从抛丸到固化

主框架梁柱是机房里截面最大、单件最重的构件，来料表面带着轧制氧化皮与存放期浮锈，直接喷粉时氧化皮会在涂层下继续剥落，膜层随之鼓包。公司用抛丸机清理到 GB/T 8923.1 的 Sa2.5 级，钢面无可见氧化皮与锈，同时打出 40~70μm 的锚纹深度。锚纹太浅时涂层抓不住钢面，太深则波峰露出膜外成为锈点。抛丸后构件进脱脂槽除油，水洗后转入锌系磷化，膜重控制在 1.5~3 g/m²，转化膜结晶致密均匀时，涂层与钢材的结合面才不会出现薄弱环节。

喷粉工序的粉末以环氧聚酯混合型为主，静电喷枪电压 60~90kV、喷距 200~300mm，主框架这类大面构件以自动喷枪走为主，膜厚按 70~90μm 控制。膜厚低于下限时遮盖不足，高于上限则固化过程中内层气体来不及逸出，膜层发脆。构件进烘烤房后按粉末技术要求固化，常见窗口为工件金属温度 180~200℃、保温 10~20 分钟，具体数值按到货粉末的技术数据表给定。固化后的涂层按 GB/T 9286 做划格试验，间距 2mm、6×6 格，胶带剥离后无脱落即判 0 级；膜厚按 GB/T 4956 磁性测厚抽测，每 10m² 取 3 处、每处 3 点，平均值不低于设计值，最低点不低于设计值的 80%。

机柜支架：防静电涂层与覆盖做法

机柜支架的承重面与服务器导轨直接接触，涂层既要导静电又要耐磨擦。公司在这类构件上换用防静电型粉末涂料，涂层表面电阻率控制在 10^⁶~10^⁹Ω。这个区间上限过高会导不走电荷，下限过低则失去绝缘保护，支架与机房接地网连通时，电荷沿涂层表面导走，不会积到放电的程度。

支架是薄壁折弯件，孔位密集、内侧阴面多，自动喷枪的粉雾在阴面受法拉第笼效应影响会变薄，棱边与孔壁这类位置容易薄涂甚至露底。公司按先手工预涂、后整体喷涂的顺序做：棱边、孔壁、折弯内侧先由人工用低压喷枪走一遍，再上自动线整体喷涂，喷完逐件测膜厚，薄于控制值的补喷。承重面在搬运与安装时会被导轨反复刮擦，补喷后这一带不再留薄弱点。

走线架与围护墙板

走线架多为薄钢板冲孔折弯件，敷设电缆时需在现场做小幅弯折，涂层柔韧性不足时弯折处会开裂。公司在这类构件上用高柔韧性粉末涂料，涂层经 GB/T 9753 杯突试验变形 8mm 不脱落，冲孔边缘经弯曲后同样不裂。冲孔位属于应力集中处，涂层在这里开裂会沿孔边向四周扩展。

围护墙板采用耐候型聚酯粉末，按 GB/T 1865 做 QUV 加速老化 1000 小时，色差不超过 ΔE 2.0。墙板拼接处为搭接结构，两块板的搭接边互相遮挡，自动喷枪喷不到内侧，改由人工补喷，补喷后边角涂层连续，搭接面不留裸钢。

公司技术优势与资质

模块化数据中心的构件按安装顺序分批发运：主框架梁柱先进场，机柜支架随后，走线架与围护墙板最后。来图加工时先看构件清单与使用环境，按部位分别给定粉末类型与膜厚：承重的梁柱走环氧聚酯体系，机柜支架走防静电型，走线架走高柔韧性型，墙板走耐候聚酯型，参数写进工艺卡后随构件流转。公司厂区在如皋，抛丸机 2 台、磷化流水线 2 条、烘烤房 3 个，焊接、喷塑与钣金三条产线并行，主力产品为新能源储能金属结构件；质量管理、环境管理分别通过 GB/T 19001、GB/T 24001、GB/T 45001 认证，另取得 6 项发明专利。提供图纸与数量即可报价，图纸阶段介入时节点做法与涂层配套可一并商定。
