型材钢结构喷涂

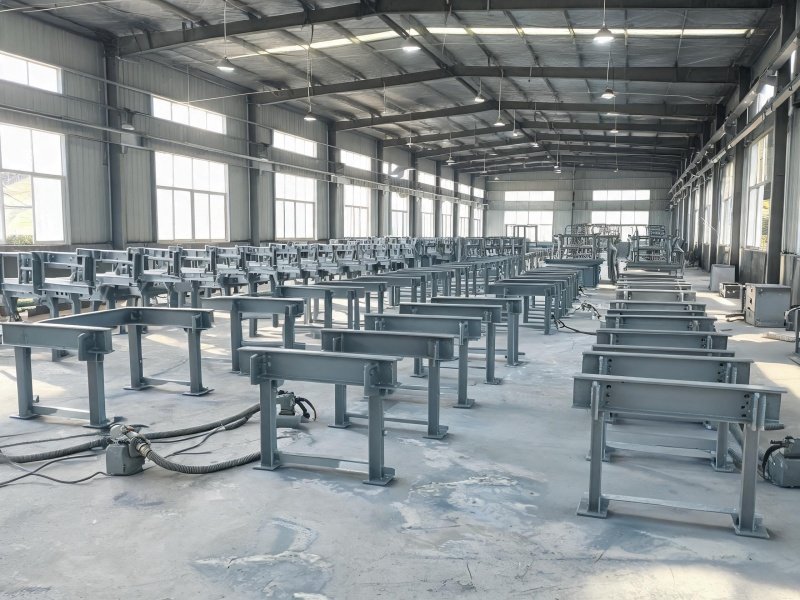

变电站钢构件长期处于户外环境，承受紫外线照射、雨水冲刷和工业大气腐蚀，普通涂层3~5年即出现粉化和锈蚀。公司承接电力变电站钢结构喷涂加工，产品覆盖主变构架、母线支架、设备平台、爬梯栏杆和电缆桥架等户外耐候防腐涂装，磷化喷涂流水线配合自动涂装区协同作业。构架以H型钢和钢管为主，H型钢截面200~500mm，钢管Φ114~Φ273mm，材质Q235B或Q355B。

采用三层防腐涂装体系：环氧富锌底漆提供阴极保护，环氧云铁中间漆利用片状云母氧化铁延长水汽渗透路径，聚氨酯面漆（耐紫外线和户外老化。三层体系干膜总厚度180~230μm，耐盐雾≥1000小时，户外耐候年限≥10年。

H型钢构架在通过式抛丸机整体抛丸除锈至Sa2.5级，粗糙度Rz 35~50μm。H型钢翼缘与腹板交接的R角区域容易出现涂层厚度不足，我们通过R角区域先人工预涂一道底漆再整体喷涂解决，R角区域涂层厚度不低于平面的80%。对于焊缝余高处涂层应力集中容易开裂，通过焊后焊缝打磨至圆滑过渡（余高≤0.5mm）和焊缝区域加厚喷涂20~30μm控制。

户外变电站设备平台和支架采用粉末静电喷涂——纯聚酯户外粉末，自动喷涂线喷粉电压50~70kV，固化温度180~200℃，固化时间15~20分钟，干膜厚度60~100μm。粉末喷涂中橘皮和针孔是常见外观缺陷，我们通过控制粉末粒径30~50μm、喷涂距离200~300mm和前处理磷化膜均匀性（膜重1.5~3g/m²）加以控制。涂层附着力达1级（GB/T 9286划格法），冲击强度≥50kg·cm。

变电站镀锌预埋件和连接件在喷涂前锌层与涂层附着力不足的问题，公司通过铬酸盐钝化处理和磷化双重前处理解决，确保涂层与镀锌层结合牢固。公司持有GB/T19001/24001/45001三项管理体系认证及6项发明专利，欢迎有变电站钢结构喷涂加工需求的厂家咨询我们，支持来图定制。
