型材钢结构喷涂

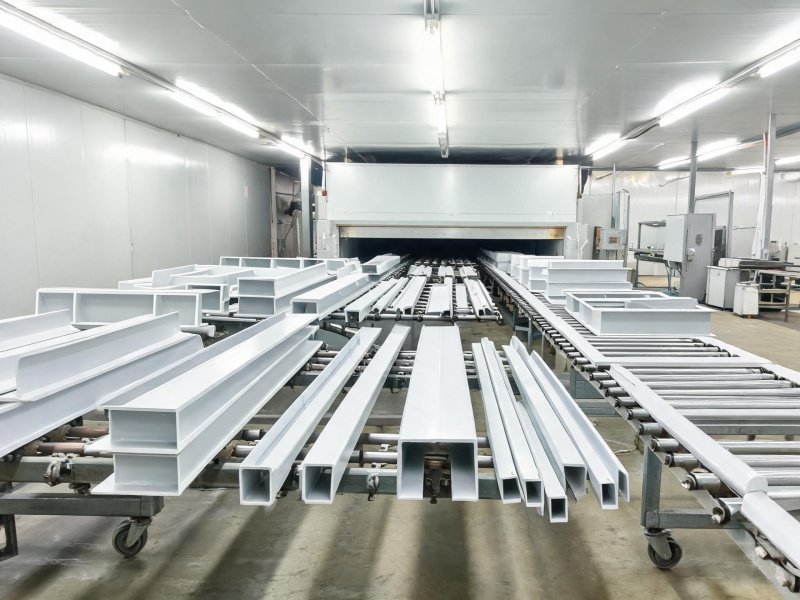

公司承接汽车制造车间钢结构喷涂加工，覆盖行车轨道梁、设备平台支架、流水线工装支架、夹层楼板钢梁和车间外围护檩条的耐油防腐涂装，磷化喷涂流水线配合自动涂装区协同作业，工程案例包含长城汽车等汽车制造项目。

汽车制造车间内行车频繁运行、设备密集，钢结构长期暴露在机油、切削液和清洗剂飞溅环境中，普通涂层易软化和脱落。车间钢结构以H型钢梁柱为主，行车梁跨度12~24米，梁高400~700mm，钢板厚10~20mm。

耐油防腐涂装体系：第一层环氧富锌底漆（干膜60~80μm，锌含量≥80%），提供阴极保护。第二层环氧云铁中间漆（干膜80~100μm），云母氧化铁片状排列形成屏蔽层，阻隔切削液渗透。第三层聚氨酯面漆（干膜50~60μm），耐机油浸泡和清洗剂擦洗。三层体系干膜总厚度200~240μm，耐盐雾≥1000小时。

涂装前处理：行车梁H型钢在通过式抛丸机整体抛丸除锈至Sa2.5级，粗糙度Rz 35~50μm。行车梁翼缘上表面安装轨道螺栓孔区域在抛丸后用遮蔽胶带保护，防止粉末进入螺纹孔影响轨道安装。涂装后去除遮蔽，螺纹孔内壁无涂层残留。

车间钢构件在涂装过程中可能出现附着力不足问题，公司通过控制抛丸后4小时内进入喷涂工位、磷化膜重2~4g/m²的锌系磷化处理解决，附着力达0级（GB/T 9286划格法）。聚氨酯面漆在车间环境中耐机油浸泡≥500小时无软化，耐切削液飞溅无起泡。

设备平台支架和工装支架为小批量异形件，不适合通过式流水线，采用手持喷枪喷涂。喷涂时控制喷枪距离200~250mm、移动速度0.4~0.5m/min，单道喷涂厚度60~80μm，异形件内角和焊缝处人工补喷。

公司持有GB/T19001/24001/45001三项管理体系认证及6项发明专利，制造车间钢结构喷涂加工支持来图定制。
