型材钢结构喷涂

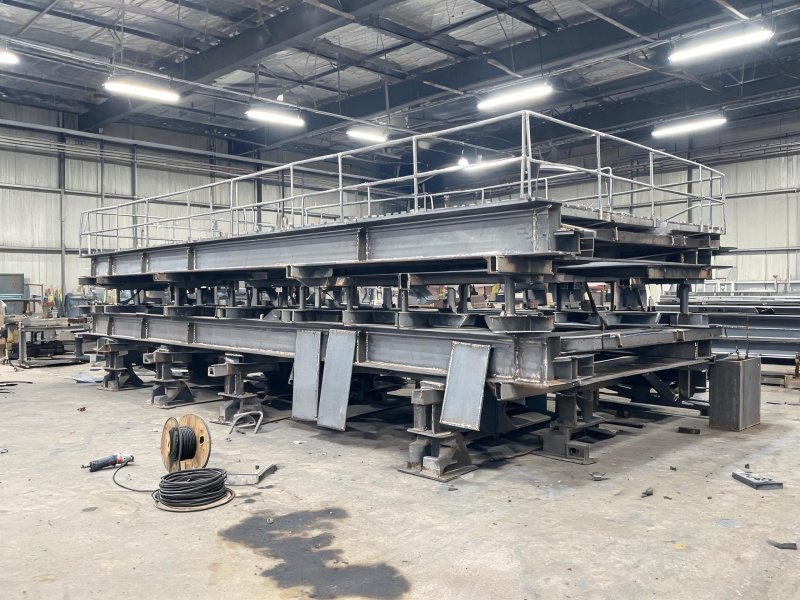

公司承接石油化工钢构件喷涂加工，覆盖石化装置塔架钢结构、管廊支架、操作平台、栏杆立柱、设备支座和储罐附件等构件的表面防腐涂装，年产10万吨钢结构产品部件及非标设备构件，产品出口50多个国家和地区。

石油化工区大气含硫化氢、二氧化硫、氯气和酸碱雾气，腐蚀环境等级达C4~C5（ISO 12944标准）。公司采用环氧富锌底漆（锌含量≥80%，干膜厚度60~80μm）打底，环氧云铁中间漆（干膜厚度80~120μm）阻隔化学介质渗透，丙烯酸聚氨酯面漆（干膜厚度40~60μm）耐酸碱气体腐蚀和紫外线老化。三层干膜总厚度≥280μm，耐盐雾≥1000小时，耐化工大气腐蚀年限10年以上。

高温部位钢构件（如塔架靠近热源区域、烟气管道支架）采用耐热涂层方案：无机富锌底漆（耐温400℃）+有机硅耐热中间漆（耐温300℃）+有机硅铝粉面漆（耐温250℃），涂层在高温工况下不分解、不剥落，长期保护高温钢构件。

前处理工序：钢构件抛丸除锈至Sa2.5级，表面粗糙度Rz 25~50μm。抛丸后清除焊缝飞溅物和切割氧化皮，棱角倒钝处理减少尖端放电导致涂层薄化。抛丸后4小时内喷涂底漆。储罐外壁构件增加一道环氧底漆刮涂找平，修补焊缝凹陷和切割缺口，确保涂层连续无气孔。

涂装质量控制：每道涂层干燥后用湿膜测厚仪和干膜测厚仪检测膜厚，平面区域每平方米检测5个点，焊缝和节点区域加密检测。涂层附着力按GB/T 9286划格法测试，等级≤1级合格。针孔检测采用电火花检漏仪，检测电压1.5~2kV，无火花击穿点合格。

公司持有GB/T19001/24001/45001三项管理体系认证及6项发明专利，石油化工钢构件喷涂支持来图定制。
